WZD-100（C）地下內燃鏟運機靜液壓系統的作用

1. 軸向柱塞泵通過聯軸器與柴油機連接，軸向柱塞馬達與減速器的輸入軸聯接，動力由減速器從動軸輸出，經前后傳動軸、驅動橋，帶動車輪旋轉，使裝運機行走。當司機踩下前進或后退踏板時，通過機械連桿操縱，雙向排量控制閥桿向左、右兩個方向擺動，從而控制兩個伺服油缸，改變回轉斜盤的偏向和偏角。

2. 當斜盤處于垂直位置時，機器處于空擋位置，泵不排油。當回轉斜盤向左側轉時，油泵向馬達一側供油，使機器前進，反之后退。斜盤偏角轉的角度越大，泵排油量增大，馬達轉速增大，機器行駛速度加快。

3. 主油泵和馬達在空擋、前進、后退各工況時和流量如圖A、B、C所示：

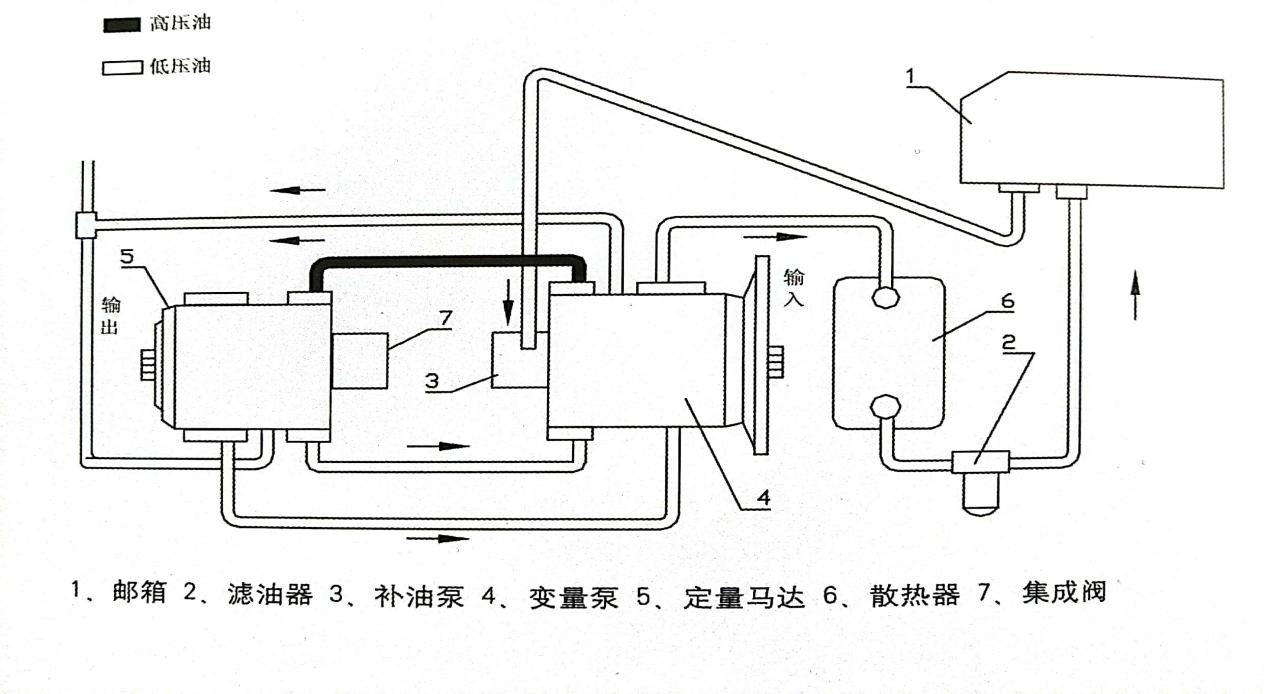

圖A

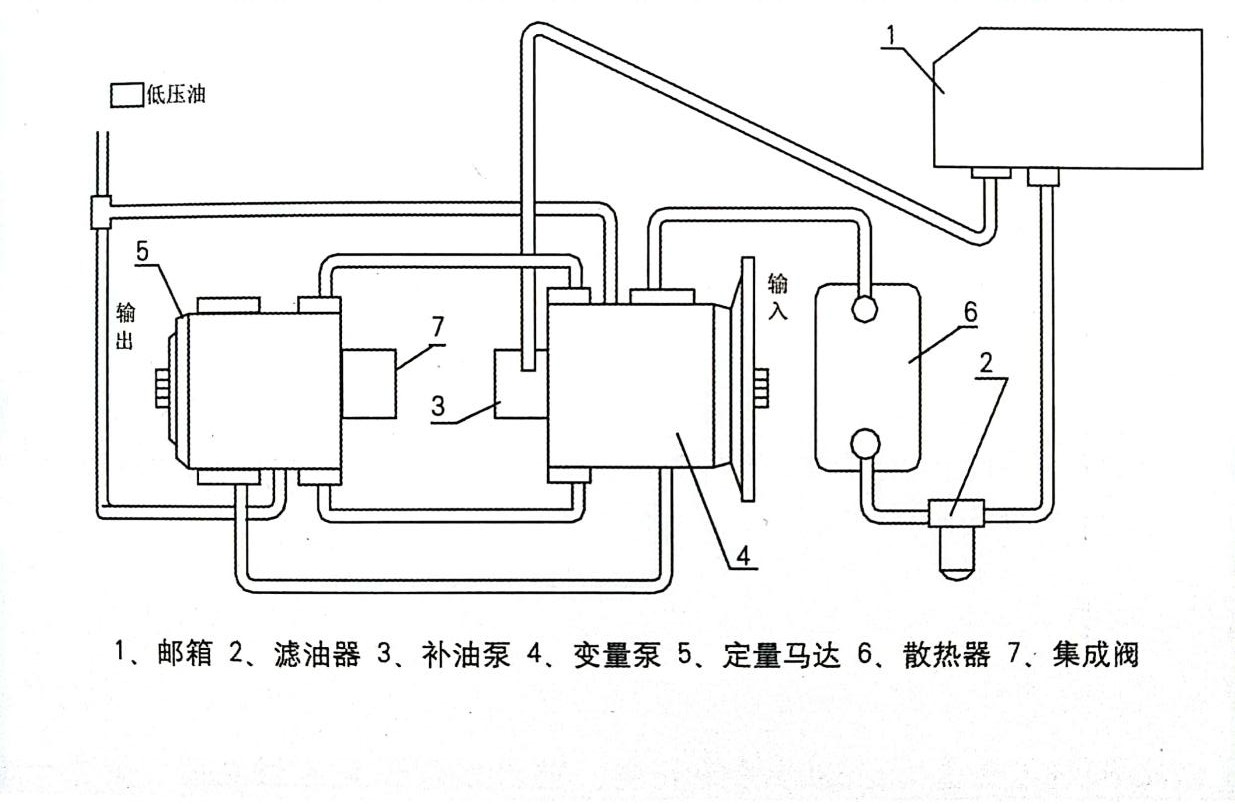

圖B

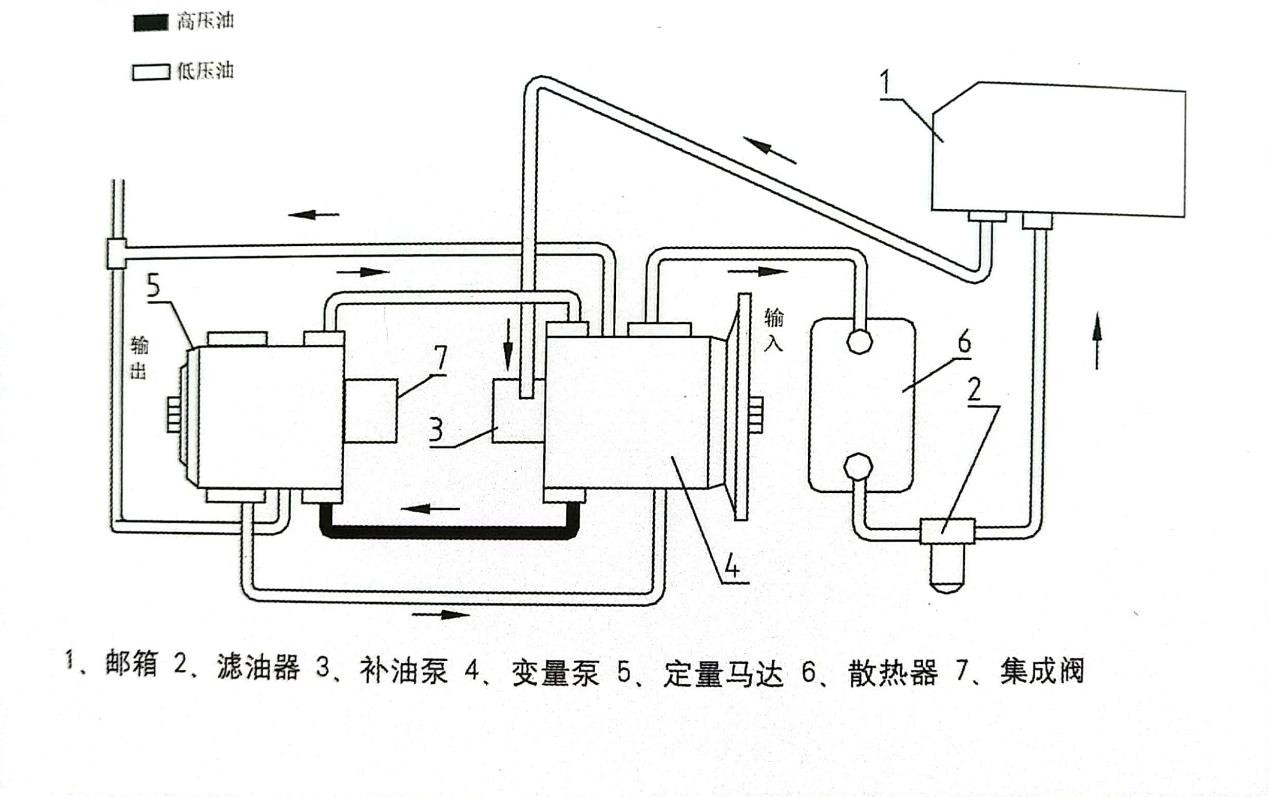

圖C
